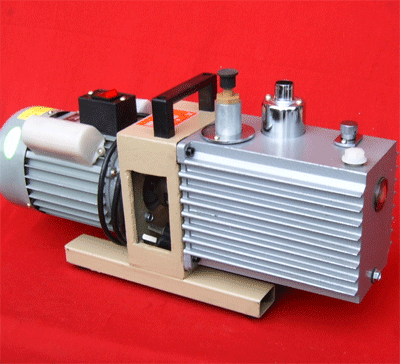

旋片式真空泵使用说明书2XZ-1、2XZ-2、2XZ-4
用途及使用范围
1.泵是用来对密封容器抽除气体的基本设备之一。它可单独作用，也可作为增压泵、扩散泵、分子泵等的前级泵，维持泵，钛泵的预抽泵用。可用于电真空器件制造、保温瓶制造、真空焊接、印刷、吸塑、制冷设备修理以及仪器仪表配套等。因为它具有体积小、质量轻、操声低等优点，所以更适宜于实验室里使用。
2.泵在环境温度540范围内，进气口压强小于1.3X103帕的条件下允许长期连续运转，被抽气体相对湿度大于90%时，应开气镇阀。
3.泵进气口连续畅通大气运转不得超过一分种。
4.泵不适用于抽除对金属有腐蚀的，对泵油起化学反应的，含有颗粒尘埃的气体，以及含氧过高的，有爆炸性的，有毒的气体。
操作须知
1．查看油位，以停泵时注油至油标中心为宜。过低对排气阀不能起油封作用，影响真空度。过高，可能会引起通大气起动时喷油。运转时，油位有所升高，属正常现象。油采
用规定牌号的清洁真空泵油，从加油孔加入。加油毕后，应旋一上螺塞。油宜经过滤，以免杂物进入，堵塞油孔。
2．泵可在通大气或任何真空度下一次起动。泵口如装接电磁阀，应与泵同时动作。
3．环境温度过高时，油的温度升高，粘度下降，饱和蒸汽压会增大，会引起极限真空有所下降，特别是用热偶计测得的全压强。如加强通风散热，或改善泵油性能，极限真空可得到改善。
4．检查泵的极限真空以压缩式水银真空计为准，如计经充分预抽校验，泵温达到稳定，泵口与计直接接通，运转30分钟内，将达到极限真空。总压强计测得之值与泵油和真空计、规管误差有关，有时误差甚至可很大，只能作参考。
5．如相对湿度较高，或被抽气体含较多可凝性蒸汽，接通被抽容器后，宜打开气镇阀，运转20～40分钟后关闭气镇阀。停泵前，可开气镇阀空载运动30分钟，以延长泵油寿命。
6．用油选择：泵油的粘度影响起动功率和泵的极限真空，粘度高时对真空度有利，起动功率则大一些。油在泵温下的饱和蒸汽压则会影响泵的极限总压强，越低越好。高速真空泵油和3#扩散泵油的粘度较1号真空泵油大，饱和蒸汽压较1号真空泵油低，但3#扩散泵油价格较高。具体选什么油，可根据上述介绍结合具体使用要求来选择。
(1)一般情况下，凡希望总压强在6X10-2帕以上的应用上海产的高速真空泵油。4升/秒以下小泵也可用1号真空油泵代，8升/秒以上直联泵可用3#扩散泵油代。
(2)如果对真空度要求不高，且油的污染更换频繁，真空泵油供应困难，可采用50号机械油代替。
(3)如果环境温度低，起动困难，极限真空要求不高，可采用粘度较上略低的真宅泵油或机械油。
维护和保养
一、注意事项：
1．保证泵的清洁，防止杂物进入泵内。
2．保持油位。
3．存放下当水份或其它挥发性物质进入泵内而影响极限真空时，可开气镇阀净化之，观察极限真空回升情况，数小时无效，应更换泵油，必要时可再次更换。换油方法：泵运转约半小时，使油变稀，停泵从放油孔放油，再敞开进气口运转10～20秒钟，此间可从吸气口缓缓加入少量清洁泵油，以更换泵腔内存油。如出来的油很脏，后者可重复进行。
4．不可混入柴油、汽油等其它饱和蒸汽压较大的油类，以免降低极限真空。拆洗泵内零件时，一般用纱布擦拭即可以。金属碎屑、砂泥或其它有害物质必须清洗时，可用汽油等擦洗，干燥后方可装配，切忌用汽油浸泡。
5．倘若因泵需拆开清洗或检修，必须注意拆装步骤，以免损坏机件。
二、拆装步骤简述如下：
(一)、拆卸：
1．放油
2．松开进气咀法兰螺钉，拔出进气咀，松开气镇法兰螺钉，拔出气镇阀。
3．拆下油箱。
4．拆除止回阀开口销，拆下止回阀叶轮。
5．拆除支座与泵的连接螺钉，拆下泵部装件，电机拆否视方便而定。
6．松开泵盖螺钉，拆下泵盖，拉出二转子及旋片。拆下低级转子时，麻先拆下开口销。
(二)、装配：
1．用纱布擦净零件，防止回丝堵塞油孔，z好用清洗液和刷子清洗。
2．把旋片装入转子槽内后，把高级转子装入定子即泉身内，装L高级泵盖、销、螺钉、键、联轴节，用手旋转，应无泄阻和明显轻重，装时应使定子顶面朝下，以借助重力使转子贴近定子圆弧面，此间隙z好在0．0lmm。
3．低级转子装配方法同上。
4．装上止回阀叶轮等止回零件，应使止回阀头平面对准进油咀油孔，按工作时的转向旋转转子并用手轻轻反向挡住叶轮，油孔应时开时闭，调整阀头平面z大开启高度为O．8～1．2毫米，具体可移动止回阀座、橡胶止回阀头在阀杆孔中的位置来实现。简便查法：面对叶轮，使Φ3mm传动销处于右手水平位置，顺时针方向拨动叶轮，此时止回阀头平面的开启高度近于z大，应为0．8～1．2mm。转子停止在任何位置，手从叶轮上松开后，止回阀头应自动落下关闭油孔。
5．装上泵部的排气阀、挡油板等零件。
6．把泵部、键、联轴节、电机装在支座上。
7．装油箱。
8．插入进气咀，气镇阀，装上法兰固紧。
注意：
装配时磨擦面涂上清洁真空泵油。
记住零件原装配位置，可减少跑合时间。
紧固件应无松动。
