盐雾试验箱智能控制器使用说明

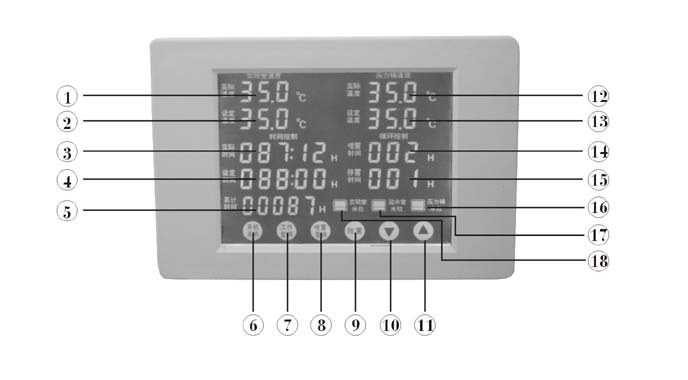

一．           功能

A.温度控制部分：

   1．试验室实际温度显示       12压力桶实际温度显示

2.试验室设定温度显示        13压力桶设定温度显示

B.时间控制部分：

3.实际时间显示

4.设定时间显示

5.累计时间显示

14循环喷雾时间设定

15循环停雾时间设定

C.按键指示部分：

6开关/关机

7工作/暂停

8喷雾/暂停

9除雾键

10减少键

11增加键

D报警指示控制部分：

16 17试验室压力桶水位指示键

18盐水室低水指示键：

二、按键功能说明：

A数字部分

112试验室（压力桶）实际温度显示：

显示试验室（压力桶）工作时的实际温度。

具有超温度报警高置，当温度超高时，窗口连续显烁并停止加热输出。

213试验室（压力桶）设定温度键：

设定试验室（压力桶）实际工作温度,触摸选中需要修改数字，数字会动态闪烁。

3实际时间显示键:

显示实际工作时间。

4设定时间工作键:

设定工作所需时间。

5累计时间键:

记录设备实际工作时间。

14循环喷雾时间设定键：

设喷雾所需要的时间。

15循环停雾时间设定键：

设定停止喷雾所需要的时间。

B．图形指示控制部分：

1617试验室压力桶水位指示键：显示试验室水位是否正常状态。如水位不够会出现窗口连续闪烁且蜂鸣报警，系统会自动断开加热电源，防止超温引起的仪器故障，且计时系统停止工作，确保数据准确

18盐水室低水指示键：显示盐水箱内的盐水状态，盐水不是窗口报警认烁，请注意观察箱内盐水使用状态

C．按键控制部分：

6开机/关机键:此键开机/关机使用通电后此键会自动亮灯指示。

7工作/暂停键:控制设备工作状态工作时此键闪烁，

长按此键可清除实际时间键数据清除

8喷雾键：喷雾时使用工作时此键窗口闪烁

9除雾键：除雾时使用，除雾时此键闪烁

1011上下键：设定工作温度和时间时使用可以增加和减少数据。

三．操作方法

1．仪器接入220V电压后,主控板会发出“嘀嘀…”连续两声蜂鸣, 同时触摸屏上6“开机/关机”的按键会被点亮.此时整个仪器系统正处于待开机状态.

２.长按6“开机/关机”按件2s钟左右,系统开机, ,背光灯被点亮蜂鸣器会发出“嘀”的一声响声。触摸屏进入工作设定状态，

３.设定好温度213.时间414.加好水.使水位报警不闪烁161718.

４.待温度112达到时,触摸开启喷雾键8,试验开始工作.

控制器有自动开机程序,当温度达到是可以自动开机

5.试验完成后,开启除雾键9,清除箱内雾气

６.工作条件设定：

（1）、实验室设定温度2：先选取设定位（设定位闪烁）再按加减键1011调整到需要的温度

（2）、压力桶设定温度13：先选取设定位（设定位闪烁）再按加减键1011调整到需要的温度

（3）、实验设定时间3：先选取设定位（设定位闪烁）再按加减键1011调整到需要的时间

（4）、循环控制：

        喷雾时间设定14：先选取设定位（设定位闪烁）再按加减键调整到需要的时间

        停雾时间设定15：先选取设定位（设定位闪烁）再按加减键调整到需要的时间

７.低水位报警指示：

（1）、当实验室出现低水位时,液晶屏上实验室水位图标18会闪烁，同时蜂鸣器会发出“嘀嘀…”连续两声蜂鸣进行报警；并且自动打开实验室的进水阀进行加水。（须安装自动进水装置）

试验中如果出现实验室低水位18报警，系统会自动保护，停止加热和计时，待水位达到时继续工作。

（2）、当压力桶出现低水位时,液晶屏上压力桶水位图标16会闪烁，同时蜂鸣器会发出“嘀嘀…”连续两声蜂鸣进行报警；并且打开压力桶的进水阀进行加水。（须安装自动进水装置）

试验中如果出现压力桶低水位16时报警，系统会自动保护，停止加热和计时，待水位达到时继续工作。

（3）、当盐水室出现低水位时，液晶屏上盐水室水位图标17会闪烁，同时蜂鸣器会发出“嘀嘀…”连续两声蜂鸣进行报警。

８.超温报警指示

（1）、当实际温度超过设定温度5℃时报警，实验室温度键1和压力桶实际温度键12会显示闪烁。这时系统系统会自动保护，停止加热和计时，待故障排除后继续工作。

９.键盘锁定：当所有设定完成时用户可以手动同时长按下加减键10112S锁定键盘

四. 試驗時間设置方法

１.连续喷雾设置方法：（如某产品需连续喷雾时间48小时后停止）

先设置14（喷雾时间）48小时，15（停雾时间）0小时，再设置总试验时间448小时，总测试时间3达到后会关闭加热电源和喷雾气源，使设备停止工作。

2.循环喷雾设置方法：（如某产品需喷雾时间3小时，静止时间6小时，总时间为36小时）

先设置14（喷雾时间）3小时，15（停雾时间）6小时，再设置总试验时间436小时，总测试时间达到后会关闭加热电源和喷雾气源，使设备停止工作。

五.故障

一、  试验室压力桶温度不加热

①．  请检查是否缺水，缺水请补足

②．  发热管是否烧环，更换发热管

二、计时器不工作

①．温度是否达到，等候温度达所需状态

②．是否缺水，缺水时请补完水
